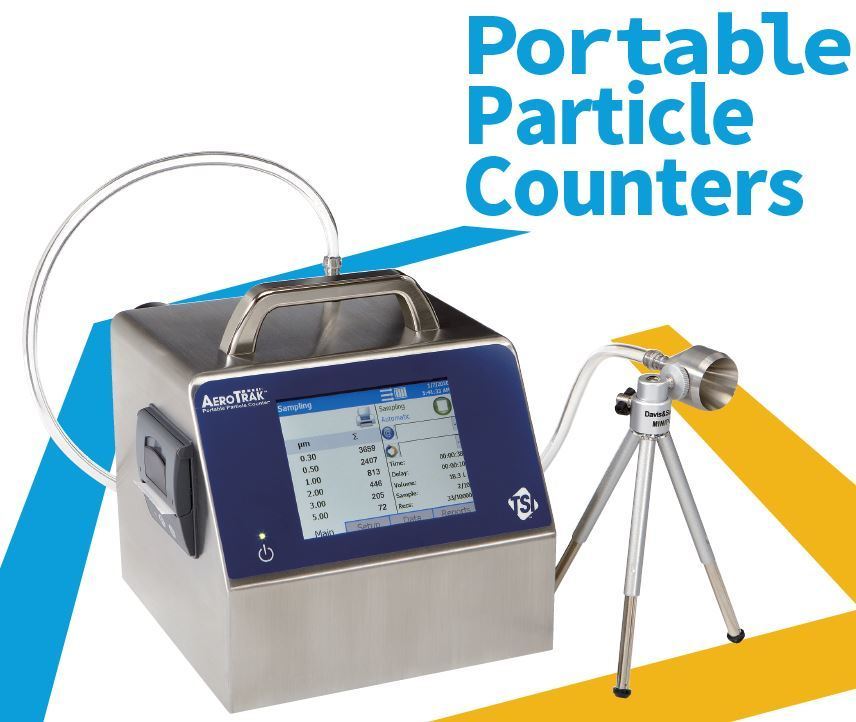

ポータブル型(28.3L・50L・100L/min)パーティクルカウンター

日本語タッチパネルで簡単操作の多機能モデル。リチウムイオンバッテリーやプリンタを内蔵しながら、わずか6㎏の軽量コンパクト設計です。大流量は清浄区域での安定性・再現性に優れ、また強靭なポンプは常時監視(連続モニター)にも適します。また吸引チューブは最大8mまで伸長可能、リーク試験にも使いやすくなりました。バリデーションにも対応しClass100から10万相当まで幅広く活用いただけます。

Model 9310/9350/9500

ISOクラス3~レベルの検証に!

見やすい大画面(日本語タッチパネル)!5.7インチ!モニタリングに最適!



●最小粒径0.3µm 6粒径同時測定(Model 9310の場合

※粒径:0.3/0.5/1.0/3.0/5.0/10µm 6ch同時測定                  ※粒子径を任意に設定変更が可能です。(0.3~10µm)                ※測定時間・ホールド時間・測定サイクル・アラーム機能等設定可能

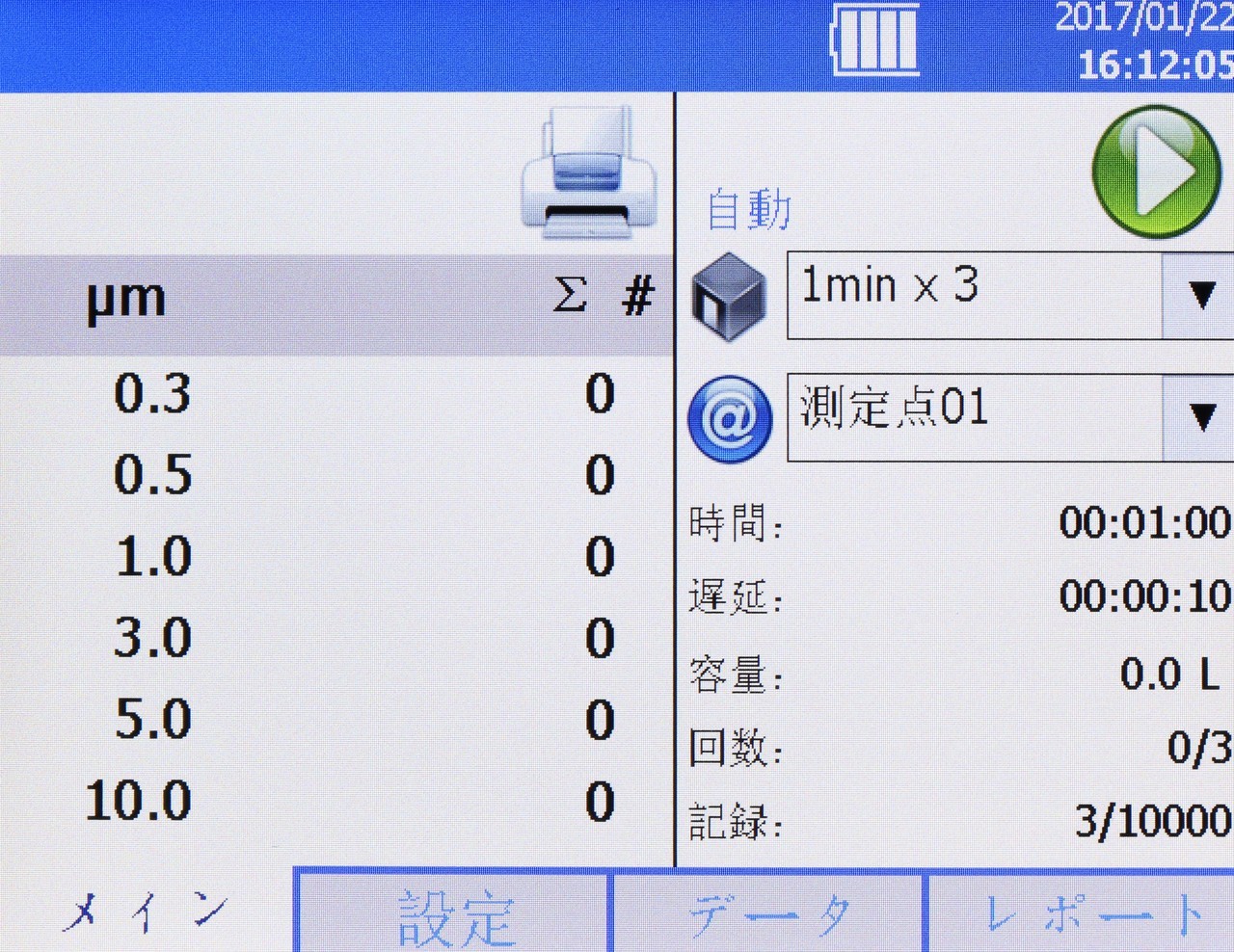

●簡単操作!タッチパネル式

※3.6インチカラー液晶画面を採用                        ※タッチパネル式なので、操作も簡単(タッチペン付き)               ※日本語表示対応(7カ国語:日、米、中、仏、独、伊、西)

●ワンタッチでft³⇒m³単位換算

※積算値・区分値変換、ft³換算・m³換算などがワンタッチ簡単操作。換算計算の手間が  かかりません。



データダウンロードソフト・通信ネットワークも充実!

【標準付属ソフト】

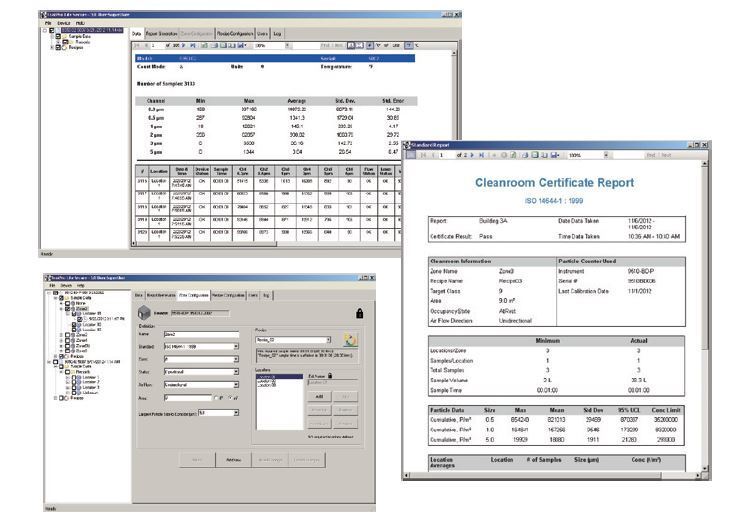

●データダウンロードソフトTrakpro-Lite Secure(21CFR Part.11対応)

AeroTrakシリーズでは、データダウンロードソフトを標準搭載しております。

※21CFR Part.11                                                                                                                 21CFR Part.11で要求されている安全性とデータの整合性を維持する目的で、

ユーザー行為によって発生した事象を記録・保存し、閲覧表示することができます。

ダウンロードしたデータはプリントアウト又はExcel、PDFファイルにエクスポートできます。※CSVファイル、Excelファイル形式 ※USBケーブル付属

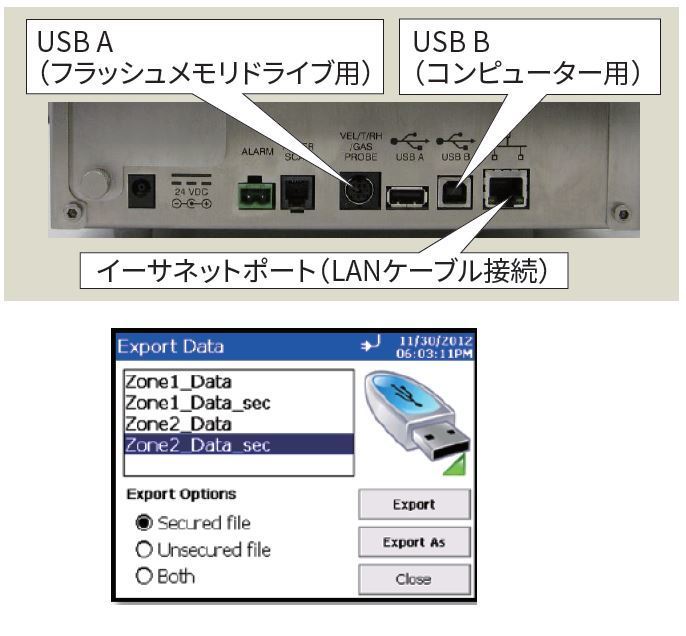

●イーサネット、USBネットワーク接続

※付属のUSBケーブルを接続すると、PCへのデータダウンロード、アップロードが可能です。イーサネットポートも付属しておりますので、PCケーブルを接続し、連続モニタリングシステム用ソフトウェア:FMS(オプション)にも対応可能です。

●USBダウンロード機能搭載

※USBメモリを差し込むと、測定データをエクスポート。データダウンロードの上、

パソコンへの取り込みが可能です。(CSVファイル)

●監査証跡

【ソフトウェアオプション】

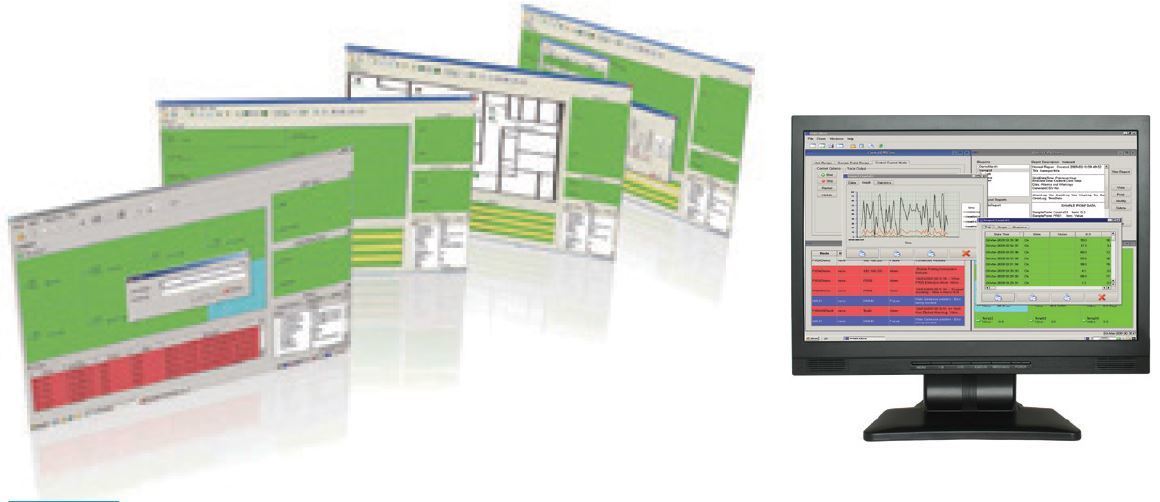

清浄度モニタリングシステム用『FMS』は、WindowsベースのTSI社製のパッケージソフトウェアです。※21 CFR Part11対応

風速、温度、湿度、微差圧等の環境センサのデータ収集、保存、解析を行うことができます。収集されたデータはデータベースに保存され、各種レポートの作成に使用されます。予め設定した警報値を超えた場合や機器に異常があると、ソフトウェアは表示画面色や音声で知らせたり自動的に外部への信号出力やメールを送信することができます。

仕様

型式 Model 9310 Model 9350 Model9500
試料吸引量 28.3L/min 50.0L/min 100.0L/min
最小可測粒径

0.3µm

0.3µm 0.5µm
粒径区分

0.3/0.5/1.0/3.0/5.0/10.0µm

0.3/0.5/1.0/3.0/5.0/10.0µm

      or

0.3/0.5/1.0/2.0/3.0/5.0µm

0.5/0.7/1.0/3.0/5.0/10.0µm

最大可測粒子濃度

※同時通過損失10%以下

820,000個/28.3L 710,000個/28.3L 425,000個/28.3L
偽計数 5分あたり1個以下(JIS B9921対応) 5分あたり1個以下(JIS B9921対応) 5分あたり1個以下(JIS B9921対応)
光源 半導体レーザー 半導体レーザー 半導体レーザー
光学方式 側方光散乱方式 側方光散乱方式 側方光散乱方式
最大サンプリングチューブ長 8m 8m 8m
画面

QVGA 5.7インチカラータッチディスプレイ

(Microsoft Windows CE)

QVGA 5.7インチカラータッチディスプレイ

(Microsoft Windows CE)

QVGA 5.7インチカラータッチディスプレイ

(Microsoft Windows CE)

寸法(W×D×H)mm 230×232×241 230×232×241 230×232×241
重量 6.0 ㎏(バッテリー1個含む) 6.0 ㎏(バッテリー1個含む) 6.4kg(バッテリー1個含む)
電源電圧/周波数 AC100 ~240V 50-60Hz  AC100 ~240V 50-60Hz AC100 ~240V 50-60Hz
バッテリー 脱着可能 リチウムイオンバッテリー 脱着可能 リチウムイオンバッテリー 脱着可能 リチウムイオンバッテリー
バッテリー駆動時間 連続使用にて約4時間 連続使用にて約3時間 連続使用にて約2時間
使用環境 温度5~35℃ 湿度20~95%(結露無き事) 温度5~35℃ 湿度20~95%(結露無き事) 温度5~35℃ 湿度20~95%(結露無き事)
排気口フィルタリング HEPAフィルタ内蔵 HEPAフィルタ内蔵 HEPAフィルタ内蔵
通信インターフェース Ethernet(ネットワーク)USB(データダウンロード) Ethernet(ネットワーク)USB(データダウンロード) Ethernet(ネットワーク)USB(データダウンロード)
データ保存 10,000回 10,000回 10,000回
プリンタ 感熱プリンタ内蔵 感熱プリンタ内蔵 感熱プリンタ内蔵
測定時間 1秒~99時間 1秒~99時間 1秒~99時間
測定サイクル 1~9999回または連続測定 1~9999回または連続測定 1~9999回または連続測定
アラーム設定 各粒径ごとに個数入力(音量:最大85㏈) 各粒径ごとに個数入力(音量:最大85㏈) 各粒径ごとに個数入力(音量:最大85㏈)
測定場所登録 最大999件 (16文字以内) 最大999件 (16文字以内) 最大999件 (16文字以内)
筐体材質 ステンレス ステンレス ステンレス

校正期間:標準2週間

●購入を検討されているお客様へデモ機貸出・操作説明対応

●バリデーション(CSV,IQ/OQ)対応

●校正周期:1年に1回以上を推奨

●校正期間:標準2週間(事前予約で納期短縮も相談可)

●校正・修理・メンテナンス:奈良サービスセンター 東京サービスセンター
