動的測定（リアルタイム）超薄型約0.1mm厚のフィルム状センサシートを用いた圧力分布計測システムです。センサシート面に加わった力/圧力分布をPC画面上にてリアルタイムで確認・保存および分析することができます。センサシートはシンプルな構造で安価にも関わらず、繰り返し使用できます。またお客様のご要望に合わせたシート設計も行うことができます。
I-Scan システムでは、測定したデータを2Dや3Dで確認したりグラフ機能や解析機能を用いてより高度な分析をいただけます。また、ASCIIデータでエクスポートすることでにより他のプログラムにもご使用いただけます。
特長とソフトウェア機能
ああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああああ
- 1です。1です。1です。1です。1です。1です。
- 2です。1です。1です。1です。1です。1です。
ここに画像2／テキスト2を挿入
- 動的測定が可能
- 2D/3Dによる圧力分布表示
- 最高100Hzのサンプリングでリアルタイムに測定可能
- 測定データはASCII、AVI、JPEG、MATLAB形式で保存可能
- 安心サポートの日本製
ここに画像1／テキスト1を挿入
ここに画像2／テキスト2を挿入
プレス時の加圧例
2分でわかる！！簡単ガイド

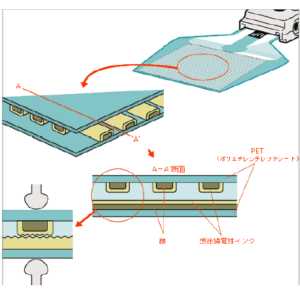

- 2枚のPETフィルムの裏表に行列の電極を配線します
- 行列配線の交点が感圧素子となり、印加されると電機抵抗値が変化します
- 電気抵抗値は8bitのデジタル値に変換され、PCへ取り込まれます
- 測定範囲は感圧導電性インクの配合を変えることにより、自由に設計できます
構造と原理
ここに画像1／テキスト1を挿入
ここに画像2／テキスト2を挿入
- 2枚のPETフィルムの裏表に行列の電極を配線します
- 行列配線の交点が感圧素子となり、印加されると電機抵抗値が変化します
- 電気抵抗値は8bitのデジタル値に変換され、PCへ取り込まれます
- 測定範囲は感圧導電性インクの配合を変えることにより、自由に設計できます
こんなところに使われてます
CMP研磨パッド圧力分布測定
積層プレス圧力分布測定
燃料電池セルスタックの充放電による圧力分布測定
適合センサシート一覧
| センサ呼称 | 測定ポイント数 | 感圧部サイズ（mm） | 分解能（mm） | 最大測定圧力（kPa） | システム |
| I-SCAN10x10 | 100 | 12×12 | 1.27 | (2.5)250 | ・I-SCANシステム
・ HIGH SPEED I-SACANシステム ・プレリアI |
| #5027 | 1936 | 27.9×27.9 | 0.65 | (50PSI)345 (500PSI)3448 | |
| I-SCAN40 | 44×44 | 1 | (H500) | ||
| I-SCAN50 | 56×56 | 1.27 | (2.5)250 (H)700 (R)3500 | ||
| I-SCAN75 | 84×84 | 1.91 | (R)2100 | ||
| I-SCAN100 | 112×112 | 2.54 | (0.5)50 (H)200 (R)1300 | ||
| I-SCAN150 | 165×165 | 3.75 | (R)1300 | ||
| I-SCAN210 | 238×238 | 5.41 | (0.8)80 (H)200 (R)1300 |
