HIGH SPEED I-SCANシステム
面圧分布測定システム（タクタイルセンサシステム）
動的測定（リアルタイム）超薄型約0.1mm厚のフィルム状センサシートを用いた圧力分布計測システムです。センサシート面に加わった力/圧力分布をPC画面上にてリアルタイムで確認・保存および分析することができます。センサシートはシンプルな構造で安価にも関わらず、繰り返し使用できます。またお客様のご要望に合わせたシート設計も行うことができます。 HIGH SPEED I-Scan システムでは、サンプリングレートが最大730Hzのため、今まで目には見えなかった瞬時の圧力分布の測定を実現できます。データロガーユニットを採用しているため、これまで有線では対応できなかった場所での測定が可能です。 また、測定したデータを2Dや3Dで確認したりグラフ機能や解析機能を用いてより高度な分析をいただけます。また、ASCIIデータでエクスポートすることでにより他のプログラムにもご使用いただけます。
特長とソフトウェア機能
- 高速サンプリングで動的測定が可能
- 2D/3Dによる圧力分布表示
- 最大730Hzのサンプリングでリアルタイムに測定可能
- 測定データはASCII、AVI、JPEG、MATLAB形式で保存可能
- 安心サポートの日本製
- 有線では対応できなかった場所での測定が可能
- 3種プラグ（TRS）を1ポート装備。同一ポートでトリガ信号の入出力が可能】

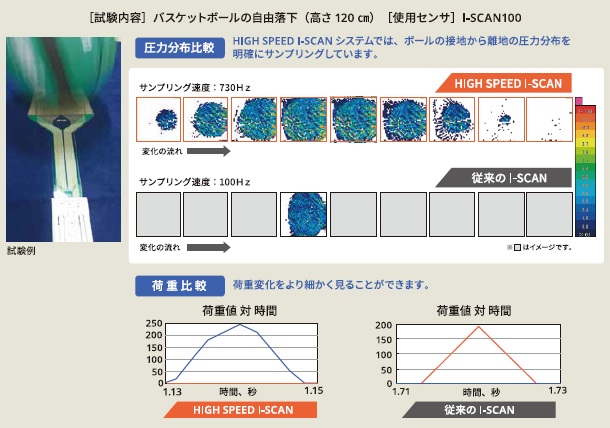

【試験内容】バスケットボールの自由落下
2分でわかる！！簡単ガイド
構造と原理
- 2枚のPETフィルムの裏表に行列の電極を配線します
- 行列配線の交点が感圧素子となり、 印加されると電機抵抗値が変化します
- 電気抵抗値は8bitのデジタル値に変換され、PCへ取り込まれます
- 測定範囲は感圧導電性インクの配合を変えることにより、自由に設計できます
こんなところに使われてます

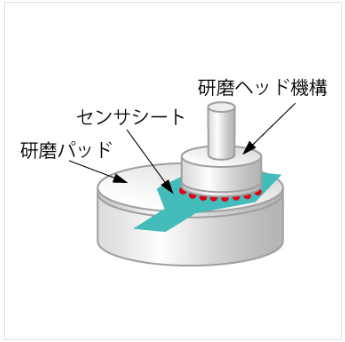

CMP研磨パッド圧力分布測定

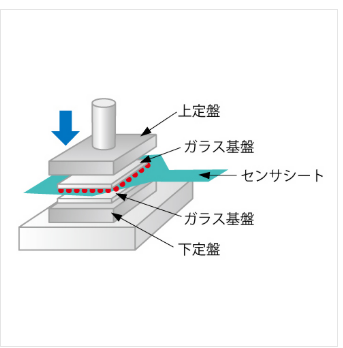

積層プレス圧力分布測定

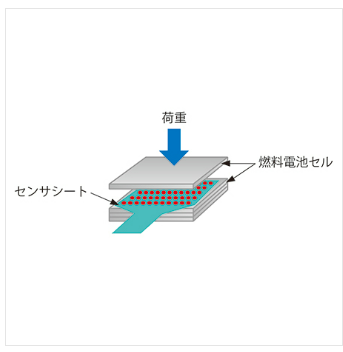

燃料電池セルスタックの充放電による圧力分布測定
適合センサシート一覧
| センサタイプ | センサ呼称 | 感圧素子 | 感圧部サイズ（mm） | 分解能（mm） | 最大測定圧力（kPa） | システム |
|
I-SCAN |
I-SCAN10x10 | 100点 | 12ｘ12 | 1.27 | (2.5)250kPa |
・I-SCANシステム ・ HIGH SPEED I-SCANシステム
|
| #5027 |
1936点 |
27.9ｘ27.9 | 0.65 | (50PSI)345KPa (500PSI)3448kPa | ||
| I-SCAN40 | 44ｘ44 | 1 | (H)500kPa | |||
| I-SCAN50 | 56ｘ56 | 1.27 | (2.5)250kPa(H)700kPa (R)3500kPa | |||
| I-SCAN75 | 84ｘ84 | 1.91 | (R)2100kPa | |||
| I-SCAN100 | 112ｘ112 | 2.54 | (0.5)50kPa(H)200kPa (R)1300kPa | |||
| I-SCAN150 | 165ｘ165 | 3.75 | (R)1300kPa | |||
| I-SCAN210 | 238ｘ238 | 5.41 | (0.8)8kPa(H)200kPa (R)1300kPa | |||
| 6011 | #6011 | 7744点 | 361ｘ361 | 4.1 | 50kPa | ・ HIGH SPEED I-SCANシステム |
| PINCH | PINCH A3 | 264点 | 300ｘ82.5 | 13.75ｘ6.82 | 100kPa | ・PNCHシステム
・HIGH SPEED I-SCAN システム |
| A3-40 | 1936点 | 319ｘ44 | 1.0ｘ7.3 | 700kPa | ||
| A4-40 | 220ｘ44 | 1.0ｘ5.0 | ||||
| ＃5555 | 2288点 | 457ｘ56 | 1.27ｘ8.79 | 3448kPa | ||
| BIGMAT | BIGMAT | 2112点 | 480ｘ440 | 10 | 20kPa 75kPa 50kPa 300kPa |
・BIGMATシステム ・HIGH SPEED I-SCAN システム |
| HUGEMAT | HUGE-MAT | 1768点 | 884ｘ578 | 17 | 30Kpa |
