圧力測定フィルム　　プレスケール

簡便仕様で製品バラツキの測定が可能

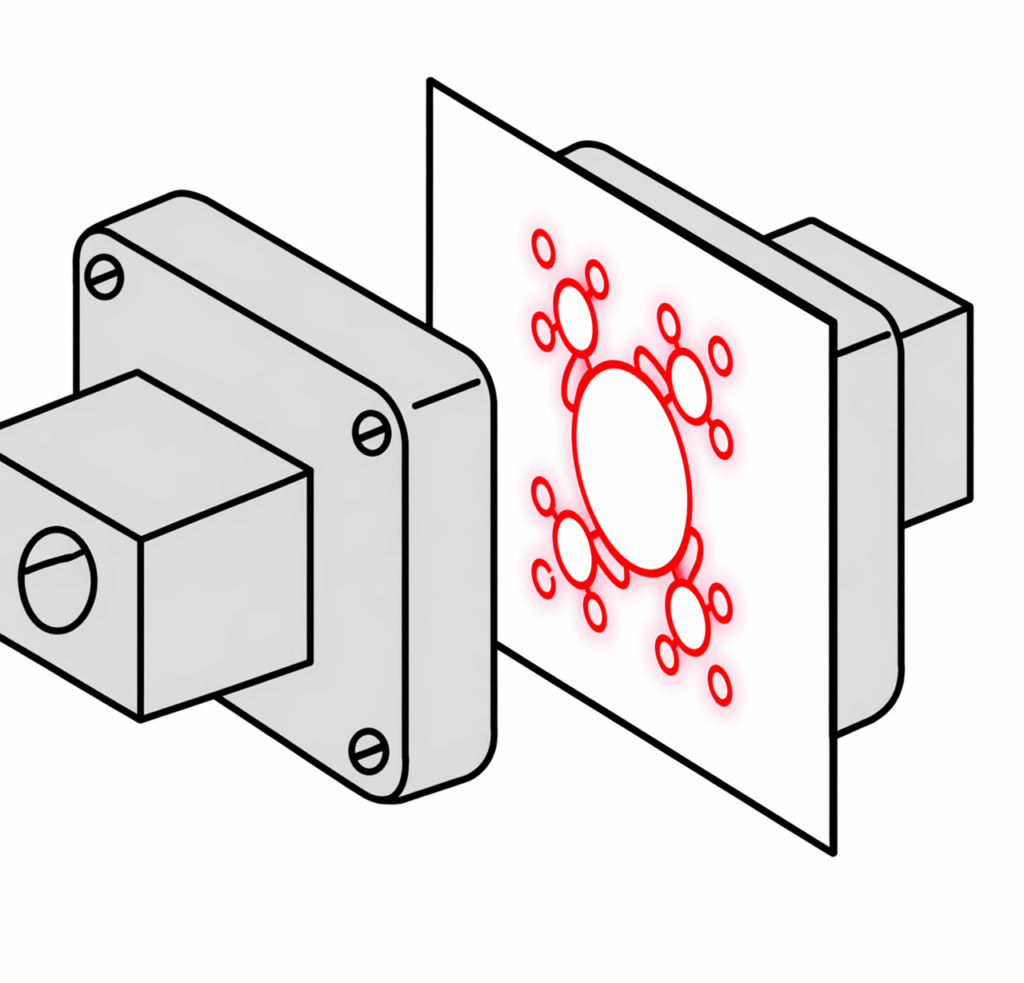

フィルムをカットして挟み込むだけ！発色剤層のマイクロカプセルと顕色剤により、圧力のかかった部分を赤く発色させます。

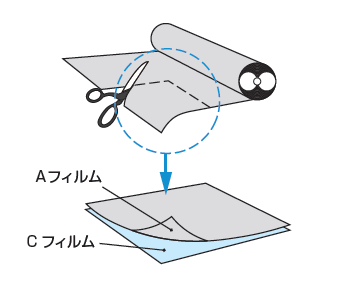

フィルムを自由にカット

圧力がかかった箇所のみ色が変化

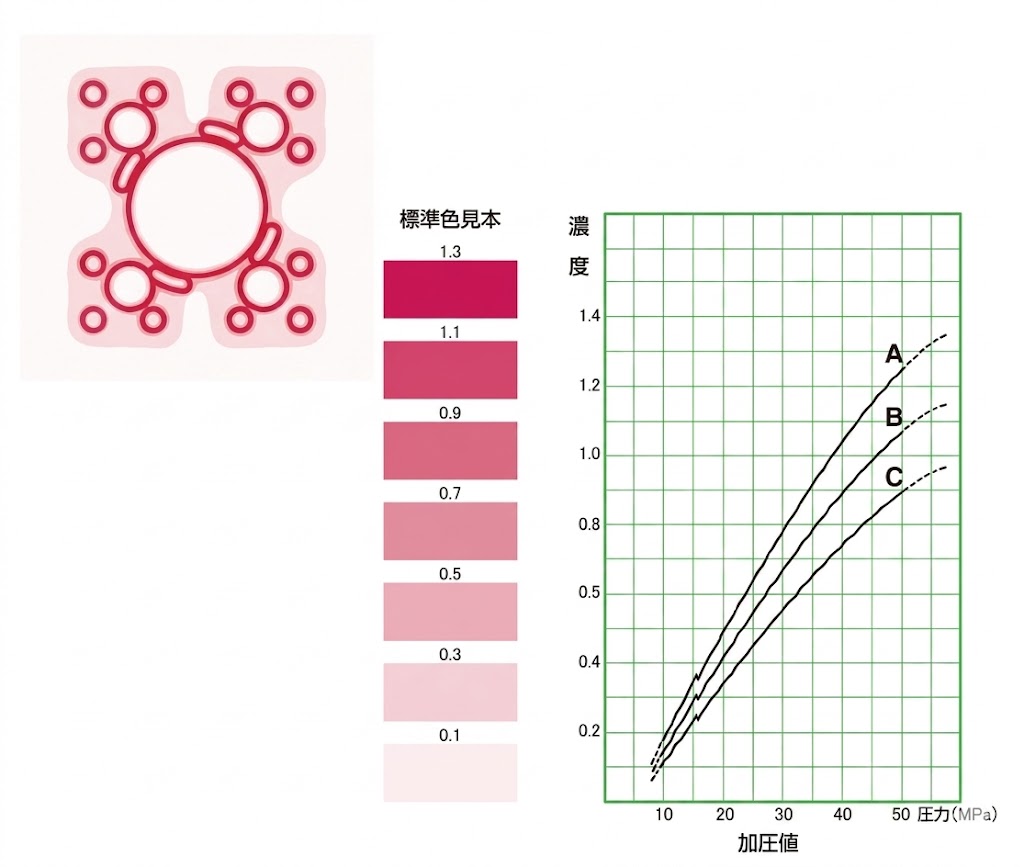

色の濃度から圧力分布・値を確認

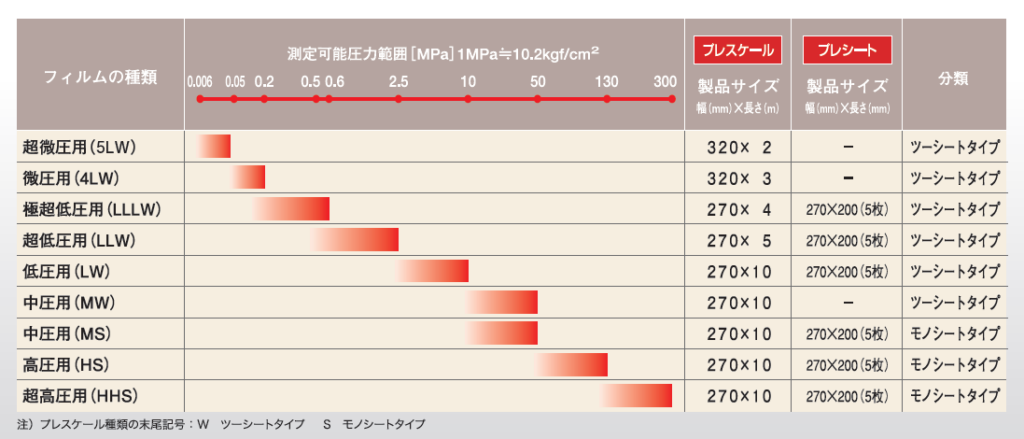

豊富なラインナップ！広い圧力領域（0.006～300MPa）

プレスケールは圧力領域によって8種類9タイプ、プレシートは6種類に分かれています。測定圧力の範囲内でご選択ください。

活用事例

〇　2次電池 製造工程【ラミネート熱溶着・封止】

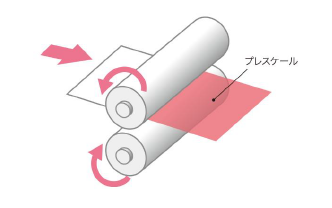

ロールニップ圧力、バッテリー圧延工程、膨張圧・固定治具圧確認など

圧力基準範囲を策定し、定期的に圧力検査、装置調整することで歩留まり向上が期待できます。
ロール 面全体と中央の圧力差異確認など

動的にロールニップ圧力分布を可視化したい場合、タクタイルセンサ『PINCHシステム』もご活用いただけます。

PINCHシステム

〇　半導体製造工程

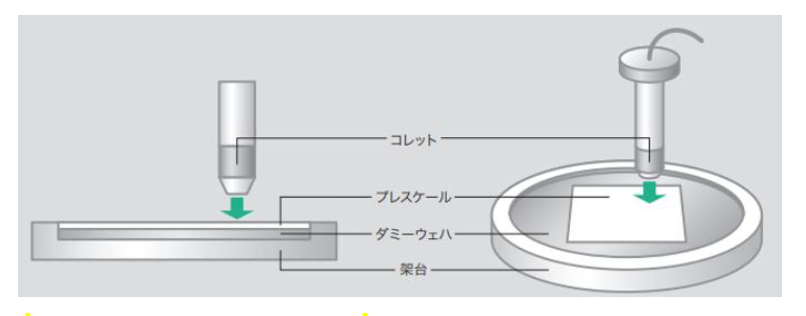

ダイ・コレットの当り均一性の確認など

圧力基準を拠点間で統一することで作業者による評価ばらつきがなくなり安定生産を実現できます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　全体の圧力分布、加圧総面積、面全体の圧力均一性など

プレスケール　定量化ツール

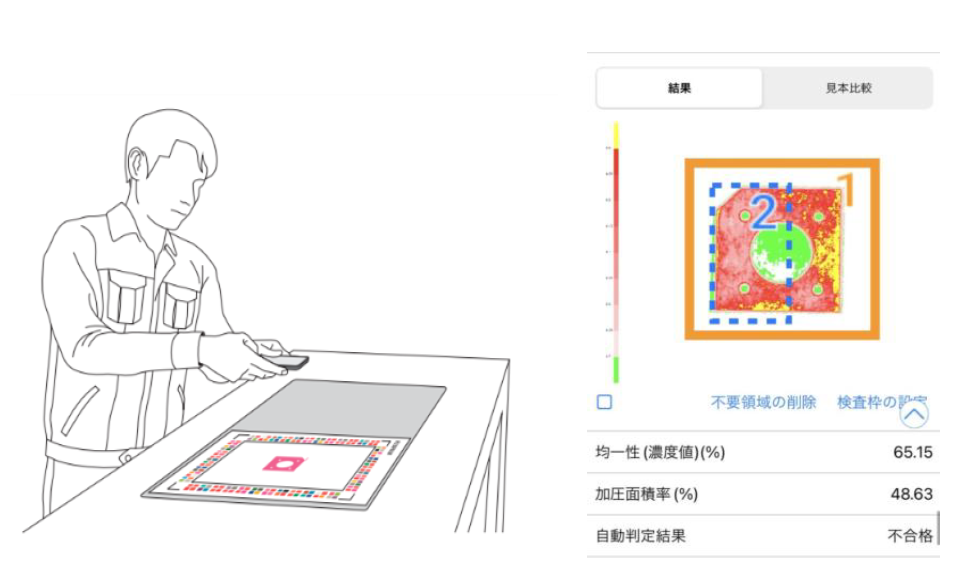

圧力画像解析アプリ　　　　　　　　　　　　　　　　　　　　　　　　　プレスケールモバイル　　　　　　　　　　　　　　　　　　iOSデバイスを用いて解析　

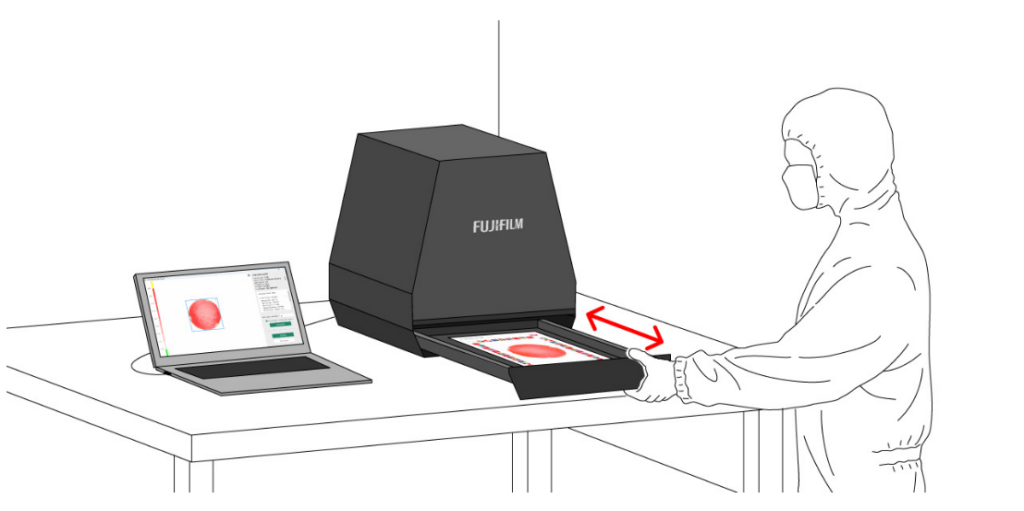

圧力画像解析装置
プレスケールステーション
Windows PC上で解析
