圧力の窓　その①圧力分布とは？



重さと圧力は違うの？

重さとは、地球の重力が1kgの物体に及ぼす「力・重さ（kgfやN等）」のことです。
圧力とは、「かかる力（重さ）」÷「受ける面積」＝圧力（MPaやPSI等）のことです。

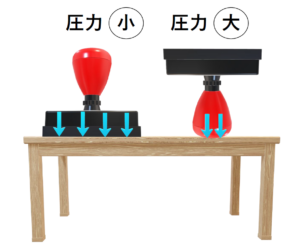

そのため、以下図のように”同じ力（重さ）”であっても”受ける面積”が異なると圧力は変わります。

また、圧力の単位は MPa等（メガパスカル）やkgf/cm²を指します。MPaは国際標準として設計図面などで主流ですが、現場や古い設備では、kgf/cm²が広く使われています。1 MPaは約10.2 kgf/㎠相当です。
計算式は下記の通りです。

　　                                  重さ(kgf) ÷ 面積 (㎠) ÷ 10.2＝ 圧力 (MPa)
※1kgf=9.80665N

圧力の分散って？

ここまで”かかる力”が同じであっても、”受ける面積”が異なれば圧力も異なると説明してきました。

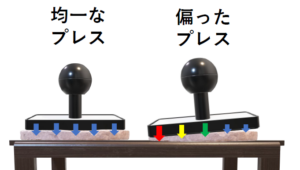

そのため、”かかる力”で管理するのではなく”圧力”で管理することが非常に重要となります。例えば、以下図のようにプレス面が平行でない場合、同じ力をかけていても接触面積が変化すると、面内の圧力に偏りが発生します。このように、圧力の分散を管理することが製品品質の向上へと繋がるのです。
